Skruvpumpar utrustade med lika väggtjocklek stator, samma typ av pumpspecifikationer pumpflödet och trycket ökas. Statorns lika väggtjocklek säkers...
Se detaljerA skruvpump — även känd som en progressiv kavitetspump eller enkelskruvspump — är en positiv deplacementpump som överför vätska genom rotation av en eller flera spiralformade skruvar. Till skillnad från centrifugalpumpar, flyttar skruvpumpar vätska axiellt längs skruvaxeln med minimal turbulens, vilket gör dem exceptionellt väl lämpade för hantering av trögflytande, skjuvkänsliga eller fasta ämnen. Från avloppsreningsverk till livsmedelsbearbetningslinjer, skruvpumpar är oumbärliga inom dussintals industrisektorer . Den här artikeln utforskar deras arbetsprinciper, applikationer, strukturella komponenter och varför det är viktigt att välja rätt skruvpumpstillverkare för långsiktig drifteffektivitet.
Skruvpumpens arbetsprincip är baserad på positiv deplacement. I en enkelskruvspump (progressiv kavitetspump) roterar en enkelskruvsrotor excentrisk inuti en elastomer stator. Rotorn är vanligtvis gjord av härdat stål med en spiralformad profil, medan statorn är en dubbelhelix-elastomerhylsa inrymd i ett metallhölje. När rotorn vrider sig bildas förseglade kaviteter mellan rotorn och statorn, och vätska skjuts successivt från sugänden till utloppsänden i ett jämnt, pulsationsfritt flöde.
Denna mekanism skiljer skruvpumpar från peristaltiska pumpar eller kugghjulspumpar. Eftersom kaviteter är förseglade och rör sig kontinuerligt utan tillbakaflöde, tryckuppbyggnaden är konsekvent och flödet är proportionellt mot rotationshastigheten . Enligt tekniska referenser från Hydraulic Institute (HI) är progressiva kavitetspumpar klassade för viskositeter från 1 cP till över 1 000 000 cP, vilket gör dem till de mest mångsidiga vätskehanteringsteknologierna som finns tillgängliga.
Statorn för progressiva kavitetspumpar är en kritisk slitagekomponent. Dess elastomermaterial - naturgummi, NBR, EPDM eller FKM - måste anpassas till de kemiska egenskaperna och temperaturen hos den pumpade vätskan. En felmatchning leder till för tidig svullnad eller sprickbildning i statorn. Det är därför det är viktigt att välja rätt reservdelar för progressiva kavitetspumpar från en erfaren tillverkare av skruvpumpar för pumpens livslängd.
Figur 1: Isometrisk 3D-schematisk över en enkelskruvspump (progressiv kavitetspump), som visar den spiralformade rotorn, den elastomeriska statorn, inlopps-/utloppsflänsarna och drivmotorn. Vätska färdas axiellt från inlopp till utlopp när förseglade kaviteter fortskrider längs rotorn.
Den mest utbredda skruvpumpen använder sig av miljö-, industri-, livsmedels- och energisektorer. Deras skonsamma pumpverkan med låg skjuvning är idealisk för vätskor som inte får emulgeras, luftas eller brytas ned. Nedan finns en strukturerad översikt över nyckelsektorerna och den specifika roll skruvpumpar spelar i var och en.
| Industri | Typisk tillämpning | Vätsketyp | Pumpvariant |
|---|---|---|---|
| Avloppsvattenrening | Slamöverföring, biogasslurry | Högviskös slam med fasta ämnen | Slamskruvpump |
| Livsmedel och läkemedel | Sås, grädde, deg, farmaceutisk uppslamning | Viskös, skjuvkänslig | Matskruvpump (hygienisk) |
| Petrokemisk | Råoljeöverföring, polymerdosering | Råolja, tung eldningsolja | Enkelskruvspump |
| Papper och massa | Massa, bläck, beläggningsöverföring | Fibersuspension | Avloppsskruvpump / vertikal skruvpump |
| Kemisk | Kemisk dosing, slurry transfer | Frätande, nötande | Enkelskruvspump with chemical-resistant stator |
| Gruvdrift och energi | Gruvanvattning, kolslurry | Slipande uppslamning | Vertikal skruvpump |
Skruva pumpar i avloppsvatten (applikationer för avloppsskruvpumpar och slamskruvpumpar) representerar ett av de största globala användningssegmenten. Enligt Global Water Intelligence Market Report 2022 översteg investeringarna i infrastruktur för avloppsvattenrening 130 miljarder USD årligen, med progressiva kavitetspumpar som står för en betydande del av anskaffningen av slamhanteringsutrustning över hela världen. Deras förmåga att hantera slam vid torrsubstanskoncentrationer på upp till 10 % DS gör dem mycket överlägsna centrifugalalternativ under sådana förhållanden.
Att förstå var skruvpumpar överträffar alternativen hjälper ingenjörer och inköpschefer att fatta välgrundade beslut. Följande horisontella stapeldiagram jämför nyckelprestandaattribut mellan fyra vanliga industriella pumptyper för viskösa vätskor.
Figur 2: Horisontellt stapeldiagram som jämför enskruvspumpar, dubbelskruvspumpar, kugghjulspumpar och centrifugalpumpar över sex nyckelprestandadimensioner. Enkelskruvpumpar rankas genomgående högst för viskositetshantering, tolerans för fasta ämnen, flödeskonsistens och lämplighet för skjuvkänsliga vätskor.
Som diagrammet visar, enkelskruvspumpar leder till viskositetshantering och skjuvkänslighet , vilket förklarar deras förekomst i applikationer med matskruvpumpar (t.ex. tomatpasta, yoghurt, choklad) och farmaceutiska flytningar. Kugghjulspumpar är konkurrenskraftiga när det gäller energieffektivitet för rena, lågviskösa vätskor, men deras komponenter med nära spel är olämpliga för fasta ämnen eller slipande medier. Centrifugalpumpar, även om de är kostnadseffektiva för vattenliknande vätskor med låg viskositet, tappar effektivitet snabbt när viskositeten stiger över 200 cP och är helt olämpliga för progressivt kavitetspumpområde.
Att förstå de olika typerna av skruvpumpar hjälper ingenjörer att välja rätt konfiguration för deras specifika tillämpning. Marknaden för skruvvattenpumpar omfattar flera distinkta konfigurationer, var och en optimerad för olika vätskeegenskaper och installationsmiljöer.
Den mest utbredda varianten, enkelskruvspumpen använder en spiralformad rötor inuti en elastomer stator. Den klarar viskositeter upp till 1 000 000 mPas, torrsubstanshalt upp till 40 viktprocent och levererar flödeshastigheter från 0,01 m3/h till över 500 m3/h beroende på modellstorlek. Enskruvsrotorn är hjärtat i pumpen – dess förkromade härdade stålkonstruktion ger slitstyrka vid slipning, medan dess spiralformade geometri bestämmer pumpens volymetriska effektivitet.
Dubbelskruvspumpar använder två ingripande spiralformade rotorer, vilket möjliggör högre flödeshastigheter och tryck än enkelskruvskonstruktioner. De är gynnade inom olje- och gassektorn för flerfasflödestillämpningar. Emellertid är de i allmänhet olämpliga för högviskösa eller nötande vätskor på grund av deras snävare spelrum mellan rotor och rotor.
Den vertikala skruvpumpen är en dränkbar eller halvt dränkbar variant designad för sumpmonterad eller gropinstallerad drift. Den eliminerar behovet av extern priming och är idealisk för sumpar, tankar och installationer av lägre kvalitet. Den vertikala konfigurationen minimerar användningen av golvyta och är vanlig i kommunala avloppsstationer och industriavloppsgropar.
Dessa är funktionellt differentierade av koncentrationen och naturen av fasta ämnen i det pumpade mediet. Avloppsskruvpumpar hantera rått kommunalt avloppsvatten med fibröst och fast innehåll, medan slamskruvpumpar är konstruerade för förtjockade biosolider (vanligtvis 2–8 % DS) eller till och med avvattnade kakor (upp till 30 % DS). Båda förlitar sig på progressiv kavitetsteknologi men använder förstärkta statorer och kraftiga universalleder för att klara de högre vridmomentkraven från täta media.
En av de viktigaste egenskaperna hos en skruvpump är det linjära förhållandet mellan rotationshastighet (RPM) och volymetrisk flödeshastighet. Till skillnad från centrifugalpumpar vars flödestryckkurva är parabolisk och känslig för viskositetsförändringar, levererar skruvpumpar ett nästan konstant flöde per varv över ett brett område av driftstryck. Följande linjediagram illustrerar hur flödeshastigheten skalas med hastighet för en representativ enkelskruvspump vid två differentialtryck.
Figur 3: Prestandakurvor som visar det närmast linjära förhållandet mellan rotationshastighet och flödeshastighet för en representativ enkelskruvspump vid 2-bars och 6-bars differentialtryck. Den lätta minskningen vid högre tryck beror på ökad inre slirning, vilket är en normal egenskap hos pumpkonstruktionen med positiv deplacement.
Denna linjäritet är praktiskt taget signifikant: det betyder det en frekvensomformare (VFD) kan kontrollera flödeshastigheten exakt genom att justera motorhastigheten , vilket möjliggör noggrann dosering och dosering utan extra flödeskontrollventiler. För kemikaliedosering, matportionering eller farmaceutisk fyllning eliminerar denna egenskap behovet av nedströms mätkorrigeringar. Den lilla flödesminskningen vid högre differenstryck (synligt i diagrammet) beror på ökad glidning - ett välförstått fenomen som hanteras genom att välja rätt statorgeometri och elastomer för applikationen.
En omfattande förståelse av skruvpumpstillbehör och interna komponenter är avgörande för underhållsplanering och analys av totala ägandekostnader. Progressiva kavitetspumpar består av ett relativt litet antal nyckelkomponenter, vilket förenklar reservdelshanteringen — men varje komponent måste uppfylla strikta toleranser för att säkerställa långsiktig tillförlitlighet.
Som en ledande tillverkare av skruvpumpar, Jingjiang Meijia Pump Industry Co., Ltd. levererar ett komplett utbud av reservdelar för progressiva kavitetspumpar som är kompatibla med de flesta stora globala pumpmärken. Oavsett om kravet är en ersättningsrotor med enkelskruv, en ny stator för progressiva kavitetspumpar eller en komplett drivstångsenhet, tillhandahåller Meijias ingenjörsteam delar som uppfyller eller överträffar OEM-dimensionella och materialspecifikationer. Denna korskompatibilitet gör Meijia till en uppskattad leverantör av skruvpumpstillbehör för underhållschefer som vill minska reservdelslagrets komplexitet.
Den globala progressiva kavitetspumpmarknaden har expanderat stadigt under det senaste decenniet, drivet av investeringar i avloppsvatteninfrastruktur, livsmedelssäkerhetsbestämmelser som kräver hygieniska pumpkonstruktioner och olje- och gasindustrins behov av pålitlig flerfasöverföringsutrustning. Följande kolumndiagram illustrerar uppskattad global progressiv tillväxt av kavitetspumpar i stora sektorer från 2019 till 2024, indexerad till 2019 = 100.
Figur 4: 3D-kolumndiagram som visar progressivt marknadsanpassningsindex för kavitetspumpar över fem stora industrier från 2019 till 2024 (uppskattat). Avloppsvatten- och livsmedels- och läkemedelssektorerna visar den starkaste tillväxten, drivet av skärpta miljöstandarder och livsmedelssäkerhetsbestämmelser. Data är illustrativa och indexerade till 2019 års baslinje = 100, baserat på industritrendanalys.
Reningssektorn för avloppsvatten visar den mest dramatiska tillväxtbanan, vilket återspeglar globala politiska åtaganden för att bygga ut kommunal avloppsinfrastruktur, särskilt i Asien-Stillahavsområdet och Latinamerika. Matskruvspumpsegmentet har vuxit snabbt på grund av hygieniska designkrav införda av standarder som EHEDG (European Hygienic Engineering and Design Group) och 3-A Sanitary Standards, som gynnar progressiva kavitetspumpar för deras CIP/SIP (clean-in-place/sterilize-in-place) kompatibilitet. Kemikalie- och pappers-/massasektorerna visar en stadigare, stegvis tillväxt.
För att ge en heltäckande bild av en skruvpumps prestanda i förhållande till tvåskruvs- och centrifugalalternativ, utvärderar radardiagrammet nedan fem nyckeldimensioner samtidigt. Denna typ av fleraxlig jämförelse rekommenderas i tekniska urvalsmetoder från källor som European Association of Pump Manufacturers (Europump) och Hydraulic Institute (HI).
Figur 5: Radardiagram som jämför enkelskruvspumpar, dubbelskruvspumpar och centrifugalpumpar över fem tekniska prestandadimensioner. Enkelskruvspumpens polygon (grön) är avsevärt större i viskositetsintervallet, hantering av fasta ämnen, skjuvkänslighet och flödesnoggrannhetsdimensioner - de fyra kriterierna som är mest kritiska i tillämpningar med progressiv kavitetspump. Centrifugalpumpar uppvisar en fördel endast i underhållslätthet för renvätsketjänster.
Radarjämförelsen validerar ingenjörspraxis: Enkelskruvpumpar är den föredragna lösningen när vätskekomplexiteten är hög — oavsett om det innebär förhöjd viskositet, betydande torrhalt, skjuvkänslig biologi eller kravet på exakt volymetrisk mätning. Centrifugalpumpar förblir kostnadseffektiva för applikationer med högt flöde, låg viskositet och ren vätska där deras effektivitet och låga anskaffningskostnad motiverar val. När applikationskraven flyttas bort från detta ideal för ren vätska, blir den enskruvade pumpens omfattande kapacitetsprofil allt svårare att matcha.

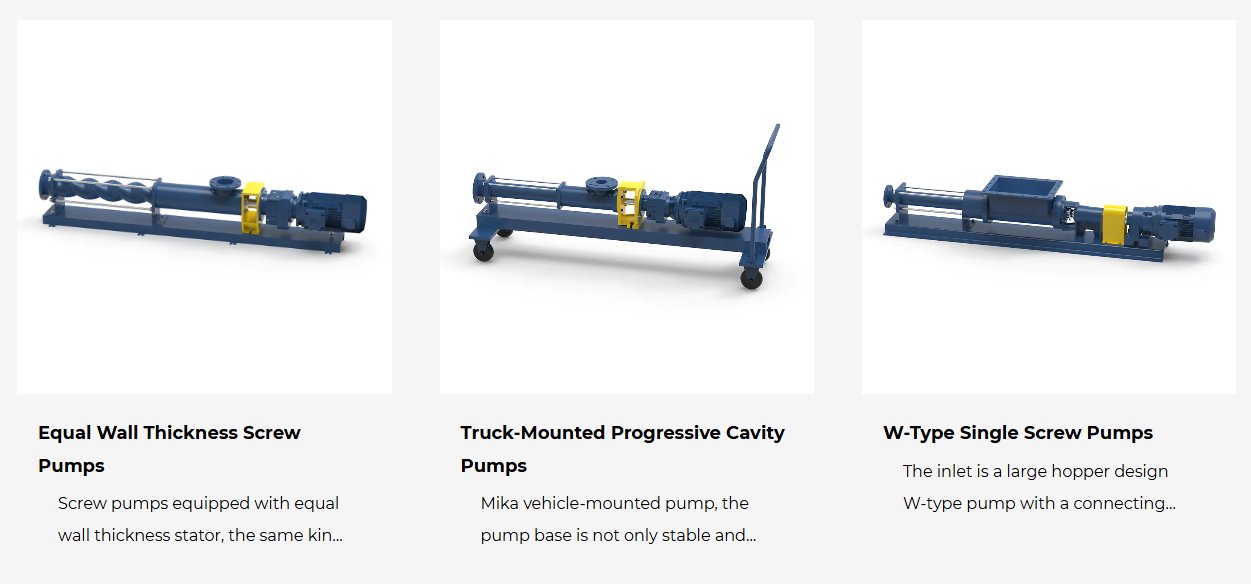

Följande bild visar tre representativa modeller från Jingjiang Meijia Pump Industrys produktlinje för enkelskruvpumpar, som visar utbudet av tillgängliga konfigurationer för olika installations- och applikationskrav.
Bild 6: Meijia Pump Industrys produktsortiment med enkelskruvspumpar. Från vänster till höger: Enkelskruvpump med lika väggtjocklek för standardviskös vätskeservice; Lastbilsmonterad progressiv hålighetspump för mobil överföring; W-Type enkelskruvspump med stort trattinlopp för högviskösa och halvfasta material. Alla modeller har precisionsbearbetade enskruvsrotorer och utbytbar stator för progressiva kavitetspumpkonstruktioner.
Som visas ovan täcker Meijias produktsortiment de primära installationsscenarier som förekommer i fälttillämpningar. Den Enskruvspump med samma väggtjocklek levererar konsekvent kompression av statorväggen över hela dess längd, vilket avsevärt förlänger statorns livslängd jämfört med konventionella konstruktioner med enhetligt hål - särskilt viktigt i applikationer med slipande slamskruvpumpar. Den Truck-Mounted Progressive Cavity Pump svarar på mobil avvattning och nödöverföringskrav, och erbjuder snabb utplacering utan fast infrastruktur. Den W-typ pump med sitt överdimensionerade trattinlopp är designat specifikt för högkoncentrationsslam, pasta och halvfasta material som inte kan matas in av tyngdkraften till standardinloppskonfigurationer.
Jingjiang Meijia Pump Industry Co., Ltd. , belägen på Xintai Road nr. 36, Jingjiang Economic and Technological Development Zone, Jiangsu-provinsen, tillför årtionden av tillverkningserfarenhet till design och produktion av enkelskruvpumpar. Som en professionell tillverkare av skruvpumpar integrerar Meijia avancerad CNC-bearbetning, precisionsvulkanisering av gummi för statorproduktion och rigorös intern kvalitetskontroll över varje produktionssteg. Företaget betjänar kunder inom miljömässig vattenrening, kemi, papper och massa, livsmedel och läkemedel, petrokemi och energisektorer – och tillämpar djup applikationskunskap för att matcha rätt pumpkonfiguration och skruvpumpstillbehör till varje uppgift.
Att välja en skruvpump kräver en strukturerad utvärdering av vätskeegenskaper, systemförhållanden och driftskrav. Följande parametrar bör definieras innan du kontaktar en skruvpumpstillverkare för en pumprekommendation.
Meijias ingenjörsteam granskar dessa parametrar systematiskt för att rekommendera rätt pumpmodell, statorelastomer, tätningskonfiguration och drivarrangemang. Detta rådgivande tillvägagångssätt, som stöds av omfattande tillverkningserfarenhet med enkelskruvspumpar inom olika industrier, minskar specifikationsfel och undviker kostsamma för tidiga fel på fältet.
En väl genomförd underhållsstrategi förlänger livslängden för progressiva kavitetspumpar dramatiskt och minskar den totala ägandekostnaden. De två primära slitageartiklarna i en enkelskruvspump är statorn för progressiva kavitetspumpar och enkelskruvsrotorn, som båda följer förutsägbara slitagemönster som möjliggör tillståndsbaserad ersättningsplanering.
Statorslitage visar sig som en gradvis minskning av volymetrisk verkningsgrad — pumpen levererar mindre flöde vid samma hastighet. Operatörer bör regelbundet övervaka utloppsflödet mot hastigheten. En minskning på mer än 10–15 % vid samma hastighet och tryck signalerar vanligtvis att statorbyte bör planeras. Att använda en sliten stator orsakar ökad inre slirning, värmealstring och accelererat slitage på rotorn. Meijia levererar en universell stator för progressiva kavitetspumpar i alla större elastomertyper och kompatibilitetsprofiler, vilket gör det möjligt för operatörer att byta ut statorer utan att vara låsta till originalutrustningstillverkares förlängda ledtider.
Slitage av universalknutar identifieras genom onormala vibrationer, ökat buller eller visuell inspektion under planerade driftstopp. Bytesintervallen varierar kraftigt med vätskans nötningsförmåga och driftshastighet. I applikationer med avloppsskruvpumpar och slamskruvpumpar kräver fogar vanligtvis inspektion var 4 000–8 000 timme. Meijias kompletta drivenheter är tillverkade av legerat stål med precisionsbearbetade leder, vilket säkerställer pålitlig kraftöverföring och förlängd komponentlivslängd.
Torrkörning – drift av pumpen utan vätska – är det enskilt mest skadliga tillståndet för en skruvpump. Utan smörjning och kylning från processvätskan värms statorelastomeren snabbt och kan förstöras inom några minuter. Moderna pumpinstallationer bör inkludera torrkörningsdetektering (statortemperatursensorer, flödesbrytare eller tryckövervakning) med automatiska avstängningsspärrar. Meijias pumpsystem kan förses med integrerade skyddspaket för att hantera denna kritiska operativa risk.
