Vad en enkelskruvsrotor gör i en progressiv kavitetspump

A enkelskruvsrotor är den spiralformade axelkomponenten som roterar inuti en matchande stator för att flytta flytande eller halvfast material genom en progressiv hålighetspump, eller som trycker och smälter plastmaterial framåt inuti en extrudercylinder. Dess kärnfunktion är okomplicerad: när rotorn vrider sig bildar spiralspåren en tät hålighet mot den omgivande väggen, och denna hålighet fortskrider längs axeln och bär material med sig med en jämn, lågpulserande flödeshastighet. Detta är det direkta svaret på vad delen gör, och allt nedan förklarar hur den fungerar, varför den slits och hur man väljer och underhåller en korrekt.

I pumpapplikationer arbetar rotorn tillsammans med en stator för progressiva kavitetspumpar , en elastomerfodrad hylsa som tillhandahåller tätningsytan. I extruderingsapplikationer fungerar samma spiralformade geometri mot en metallrörsvägg istället för en gummistator. Båda systemen förlitar sig på samma underliggande princip: en roterande spiralgeometri som omvandlar rotationsenergi till en stadig axiell förskjutning av material.

Produktöversikt och strukturell design

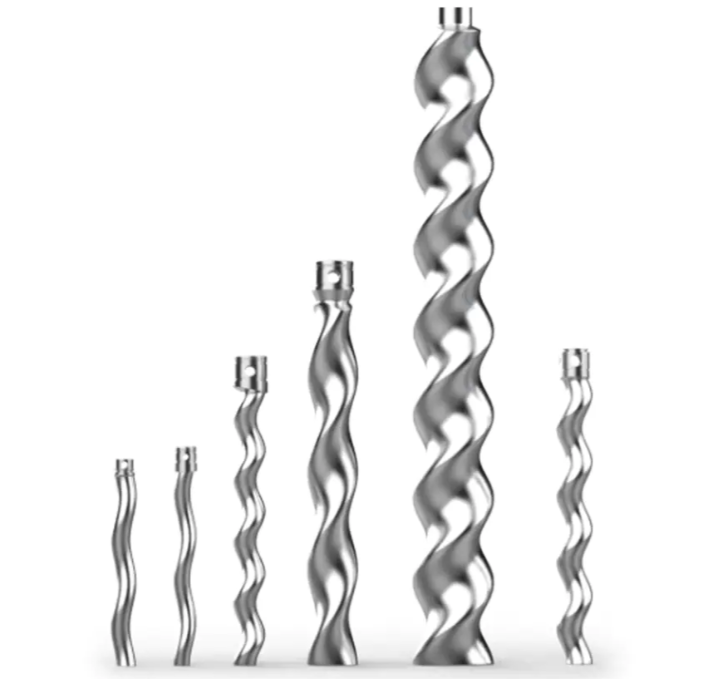

Fotografiet nedan visar en uppsättning enkelskruvsrotorer av varierande längd och stigningsprofiler, som illustrerar hur samma grundläggande spiraldesign är skalad för olika flödeskapaciteter och applikationsstorlekar, från kompakta doseringsenheter till längre rotorer som används i överföringsarbeten med större volymer.

Varje rotor definieras av ett litet antal geometriska parametrar som bestämmer dess prestanda: spiralens ytterdiameter, stigningen (den axiella längden av ett helt spiralformigt varv), excentriciteten (förskjutningen mellan rotorns mittlinje och den geometriska mittlinjen) och spårets djup. Det isometriska diagrammet nedan anger dessa parametrar på en förenklad rotormodell för att göra terminologin lättare att följa när man läser en teknisk ritning eller reservdelskatalog.

Att förstå dessa parametrar är viktigt eftersom att ändra någon av dem ändrar rotorns flödesegenskaper, dess skjuvprofil och dess slitagemönster. En kortare stigning med ett mindre spårdjup tenderar att passa högre tryck och lägre flöde, medan en längre stigning med ett djupare spår gynnar skonsammare hantering av skjuvkänsliga material såsom livsmedel. Det är därför symtom på en skruvrotor av för tidigt slitage spåras ofta tillbaka till en oöverensstämmelse mellan den ursprungliga geometrin och ett ändrat drifttillstånd, snarare än en defekt i själva delen.

Hur rotorslitage utvecklas under drift

Inuti en plastextruder skjuter enskruvsrotorn råmaterial framåt och genererar värme genom friktion när material passerar genom gapet mellan spiralspåren och cylinderns innervägg. När skruven roterar applicerar den skjuvkraft och tryck på materialet, mjukar upp det gradvis och blandar det jämnt innan det skjuts mot formen och extruderas till den färdiga formen. Skruvhastighet, cylindertemperatur och systemtryck påverkar alla direkt hur effektivt denna process går, och de påverkar lika mycket hur snabbt rotorytan slits.

I en arbetsmiljö med hög temperatur kommer slitaget på rotorn vanligtvis från fyra överlappande källor. För det första mjukar förhöjd temperatur själva rotormaterialet, intensifierar friktionen mot cylinderväggen och ger termiskt slitage. För det andra ger den relativa rörelsen mellan rotorn och cylindern, materialet och andra kontaktytor under rotation normalt mekaniskt slitage över tiden. För det tredje kan föroreningar som tillsatser eller kvarvarande fukt i det bearbetade materialet korrodera rotorytan och påskynda nedbrytningen. För det fjärde påverkar rotorns egen geometri, materialval och tillverkningsprecision hur motståndskraftig den är mot allt ovanstående från början.

Det horisontella stapeldiagrammet nedan presenterar en allmän, illustrativ jämförelse av hur starkt var och en av dessa fyra faktorer vanligtvis bidrar till det totala rotorslitet under långvarig drift vid hög temperatur. Den är avsedd som en konceptuell guide snarare än en uppmätt statistik från en enskild installation, eftersom faktiska slitageproportioner varierar beroende på material, hastighet och underhållshistorik. Ändå är den relativa ordningen förenlig med vanliga erfarenheter från fältet: termiskt och mekaniskt slitage tenderar att dominera, medan korrosiva och designrelaterade faktorer fungerar som bidragande snarare än primära orsaker. Att känna igen vilken faktor som är mest aktiv i ett givet system hjälper till att avgöra om den prioriterade fixen är en beläggningsuppgradering, en kylförbättring eller en geometrigranskning.

Materialval och slitstarka beläggningar

Att kontrollera slitaget på en enkelskruvsrotor börjar med materialval. Högtemperaturbeständigt, slitstarkt och korrosionsbeständigt legerat stål eller speciallegeringar är standardutgångspunkten för rotorer som förväntas köra kontinuerligt under krävande förhållanden. Utöver bulkmaterial spelar ytbehandling en lika viktig roll för att förlänga livslängden.

Ytbeläggningar

Att applicera slitstarka beläggningar som volframkarbid eller kiselnitrid på rotorytan ökar ythårdheten och förbättrar motståndet mot både mekaniskt och termiskt slitage, vilket är särskilt värdefullt i kontinuerliga extruderingslinjer.

Geometrioptimering

Att optimera geometriska parametrar som spiralvinkel, stigning och spårdjup minskar hur länge materialet sitter i kontakt med rotorytan och sänker skjuvkraften vid varje enskild punkt, vilket i sin tur minskar lokal slitagekoncentration.

Förbättring av kylsystem

Förstärkning av kylsystemet hjälper till att säkerställa att rotorn och cylindern kyls effektivt under högtemperaturdrift, vilket håller arbetstemperaturen inom ett stabilt område och minskar termiskt slitage på lång sikt.

Radardiagrammet nedan jämför fyra rotordesignmetoder över fem prestandadimensioner på en relativ skala, och erbjuder ett konceptuellt ramverk för att utvärdera skruvpumpstillbehör och rotoruppgraderingsalternativ snarare än en rapport om någon enskild testad produkt. Den visar att en belagd, geometrioptimerad rötor generellt sett får högre poäng över slitstyrka och livslängd, medan en standard obelagd rötor förblir ett rimligt val för lättare eller intermittenta applikationer. Att läsa över de fem axlarna tillsammans, snarare än någon enskild punkt i isolering, ger den tydligaste bilden av var en given design byter ut en fördel med en annan. Denna typ av jämförelse är mest användbar tidigt i en specifikationsprocess, innan en rotor- och statorparning slutförs för en viss uppgift.

Branschtillämpningar av enkelskruvsrotorer

Enskruvsrotorer och pumparna som är byggda runt dem används inom ett brett spektrum av industrier eftersom den underliggande spiralförskjutningsprincipen hanterar ett brett spektrum av viskositeter och materialtyper med relativt låg skjuvning jämfört med andra pumpteknologier. A vertikal skruvpump konfiguration väljs ofta där golvutrymmet är begränsat eller där gravitationsmatning förenklar lastningen, medan horisontella konfigurationer förblir vanliga i kontinuerliga processlinjer.

• Miljövattenreningsverk använder skruvpumpsystem för att transportera slam och behandlat vatten på ett tillförlitligt sätt vid låg pulsering
• A avloppsskruvpump konfiguration hanterar kommunalt och industriellt avloppsvatten som innehåller fasta ämnen utan överdriven igensättning
• A slamskruvpump är vanligen specificerad för överföring av awattnat eller förtjockat slam i behandlingsanläggningar
• A matskruvpump variant, byggd med livsmedelsklassade material och ytbehandlingar, överför trögflytande eller partikelhaltiga livsmedelsprodukter skonsamt
• Processer inom kemi-, pappers- och massa-, petrokemi- och energisektorn bygger på samma rotor- och statorprincip för konsekvent mätning och överföring

Som en tillverkare av skruvpumpar levererar båda kompletta enkelskruvspumpar och individuella reservdelar till progressiva kavitetspumpar , matchning av rotormaterial och beläggning till den specifika industrin är en rutinmässig del av specifikationsprocessen, eftersom en rotor som lämpar sig för nötande slam inte automatiskt är det rätta valet för överföring av livsmedelskvalitet.

Den här illustrationen återspeglar ett allmänt mönster som ses över processindustrin: applikationer som involverar slipande fasta ämnen, såsom slamöverföring och kemiska eller petrokemiska belastningar, ställer större krav på rotorns slitstyrka än skonsammare applikationer såsom överföring av livsmedel eller hantering av rent vatten. Det är just därför valet av rotormaterial och beläggning alltid bör anpassas till den specifika uppgiften snarare än att behandlas som ett beslut som passar alla, och varför samråd med pumpleverantören under specifikationen tenderar att förhindra för tidigt slitage senare.

Driftsmetoder som förlänger rotorns livslängd

Utöver material- och beläggningsval har den dagliga driftdisciplinen en mätbar effekt på hur länge en enskruvsrotor håller i drift. Följande metoder är allmänt erkända inom den progressiva kavitetspump- och extruderingsindustrin som effektiva sätt att bromsa slitageprogression.

1. Kör extrudern eller pumpen strikt enligt dess nominella procedurer, undvik överbelastningsförhållanden och frekventa, onödiga start-stopp-cykler
2. Schemalägg regelbundna underhållskontroller för att bedöma slitage på rotor och cylinder eller stator och byt ut mycket slitna komponenter innan de påverkar nedströmskvaliteten
3. Rengör rotorn och dess hölje regelbundet för att avlägsna föroreningar och rester som annars skulle kunna påskynda korrosivt slitage
4. Applicera lämplig smörjning på kontaktytan mellan rotor och hus för att minska friktionsdrivet slitage
5. Bibehåll konsekvent råmaterialkvalitet, undvik råmaterial med alltför stora föroreningar eller ojämn partikelstorlek som ökar slitaget
6. Kontrollera värme- och kylsystemet exakt för att undvika alltför stora temperatursvängningar som belastar rotormaterialet

Linjediagrammet nedan illustrerar i allmänna termer hur konsekventa underhållsmetoder tenderar att påverka kumulativt rotorslitage under en längre driftsperiod jämfört med minimalt eller oregelbundet underhåll. Den presenteras som en konceptuell trend snarare än uppmätta data från en specifik enhet, eftersom faktiska slitagekurvor är mycket beroende av materialets nötningsförmåga, temperaturkontroll och arbetscykel. Trots det återspeglar det ökande gapet mellan de två linjerna över tiden ett mönster som ofta rapporteras i branschen: slitageskillnaderna i tidiga skeden är små, men de förvärras avsevärt ju längre en dåligt underhållen rotor är i kontinuerlig drift. Detta är ett av de tydligaste argumenten för att bygga in ett rutininspektionsschema i alla underhållsplaner för pumpar eller extrudering snarare än att reagera först efter att ett fel inträffat. Anläggningar som spårar slitagetrender över tid är i allmänhet bättre positionerade för att planera rotorbyten proaktivt snarare än att uppleva oplanerade stillestånd.

Om Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. är beläget på nr. 36 Xintai Road, Jingjiang Economic and Technological Development Zone, Jiangsu-provinsen. Företaget är engagerat i produktion, försäljning och eftermarknadsservice av enkelskruvspumpar och reservdelar för enkelskruvpumpar, med ett ingenjörsteam som har erfarenhet av konstruktion, tillverkning och inspektion av kompletta skruvpumpset.

Meijia enskruvspumpprodukter har ett komplett strukturellt sortiment, olika konfigurationsalternativ och kompletta specifikationer anpassade för hållbarhetsfokuserade applikationer. De används inom miljömässig vattenrening, kemisk bearbetning, papper och massa, livsmedel och läkemedel, petrokemi och energisektorn. Som en tillverkare av skruvpumpar , Meijia Pump Industry levererar också universella tillbehör som är kompatibla med ett brett utbud av enkelskruvspumpsystem, med stöd av produktionskapacitet och teknisk erfarenhet avsedda att ge stabil prestanda för sina produkter.

Företagets kundservicecenter har ett team av ingenjörer tillgängligt för att stödja kunder med teknisk uppföljning efter installationen. Under långvarig jämförelse mellan olika miljöer och arbetsförhållanden har användare rapporterat att Meijia enskruvspumpprodukter fortsätter att fungera tillförlitligt år efter år. Jingjiang Meijia Pump Industry välkomnar besök och tekniskt utbyte från partners över hela branschen.

Vanliga frågor

F1: Vad orsakar för tidigt slitage i en enskruvsrotor?

För tidigt slitage orsakas vanligtvis av en kombination av hög driftstemperatur, mekanisk friktion mot cylindern eller statorn, föroreningar i det bearbetade materialet och en geometri eller beläggning som inte överensstämmer med den specifika belastningen.

F2: Hur vet jag om en enda skruvrotor behöver bytas ut?

Vanliga indikatorer inkluderar minskat flöde, ökat buller eller vibrationer under drift, inkonsekventa tryckavläsningar och synliga ytgropar eller räfflor under rutininspektion.

F3: Kan samma rotordesign användas för livsmedels- och avloppsapplikationer?

I allmänhet inte utan justering; en matskruvpumpsrotor kräver livsmedelsgodkända material och ytbehandlingar, medan en avlopps- eller slamskruvpumpsrotor vanligtvis specificeras med olika beläggningar och geometrier som är anpassade för slipande fasta ämnen.

F4: Hur ofta ska en enskruvsrotor inspekteras?

Inspektionsfrekvensen beror på driftens svårighetsgrad, men rutinmässiga visuella och dimensionella kontroller under schemalagda underhållsintervall rekommenderas för att fånga slitagetrender innan de påverkar utskriftskvaliteten.

F5: Är reservdelar med en skruvpump utbytbara mellan olika märken?

Dimensionskompatibiliteten varierar beroende på tillverkare, så reservdelar för progressiva kavitetspumpar, inklusive rotorer och statorer, bör matchas till den ursprungliga pumpspecifikationen eller bekräftas med leverantören innan beställning.
